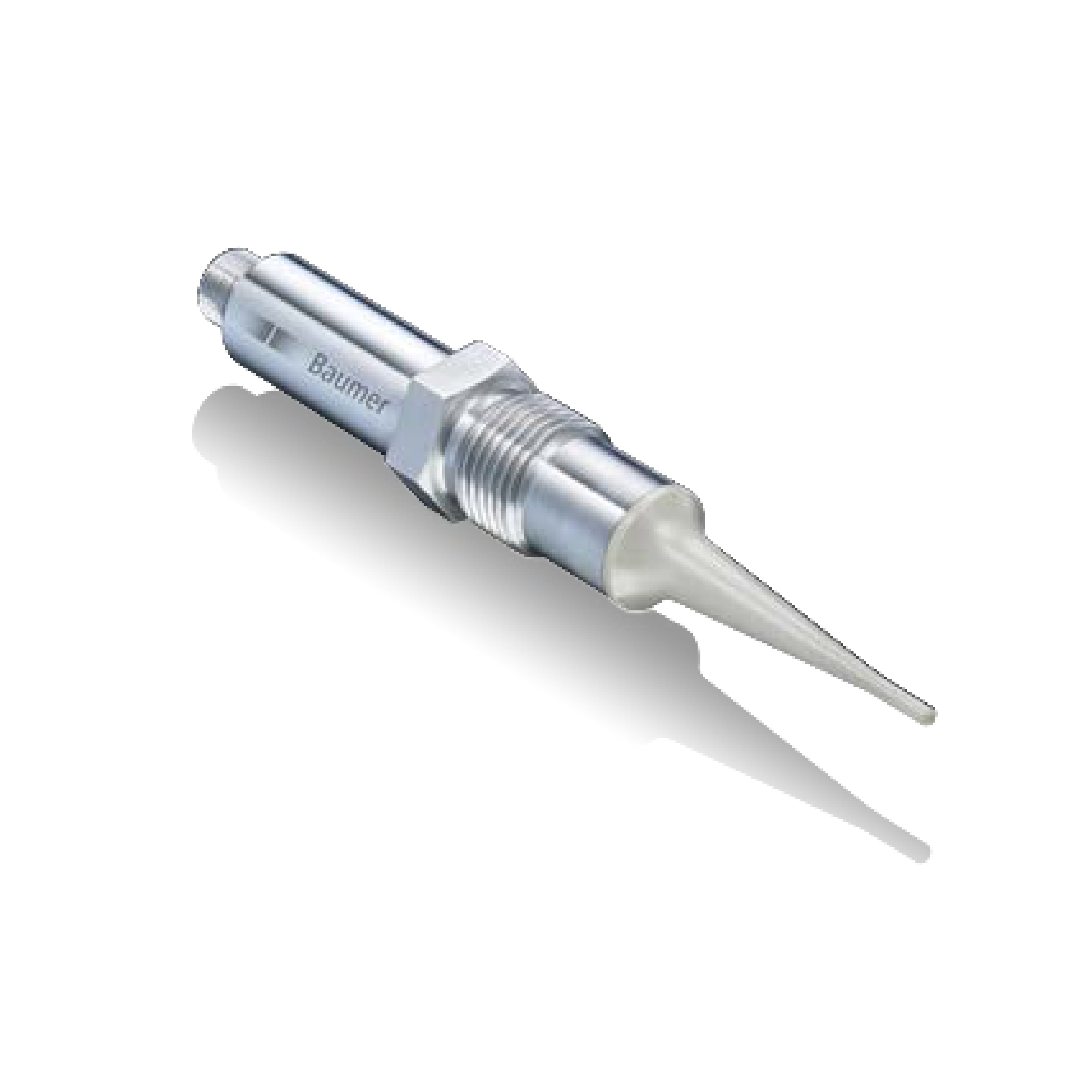

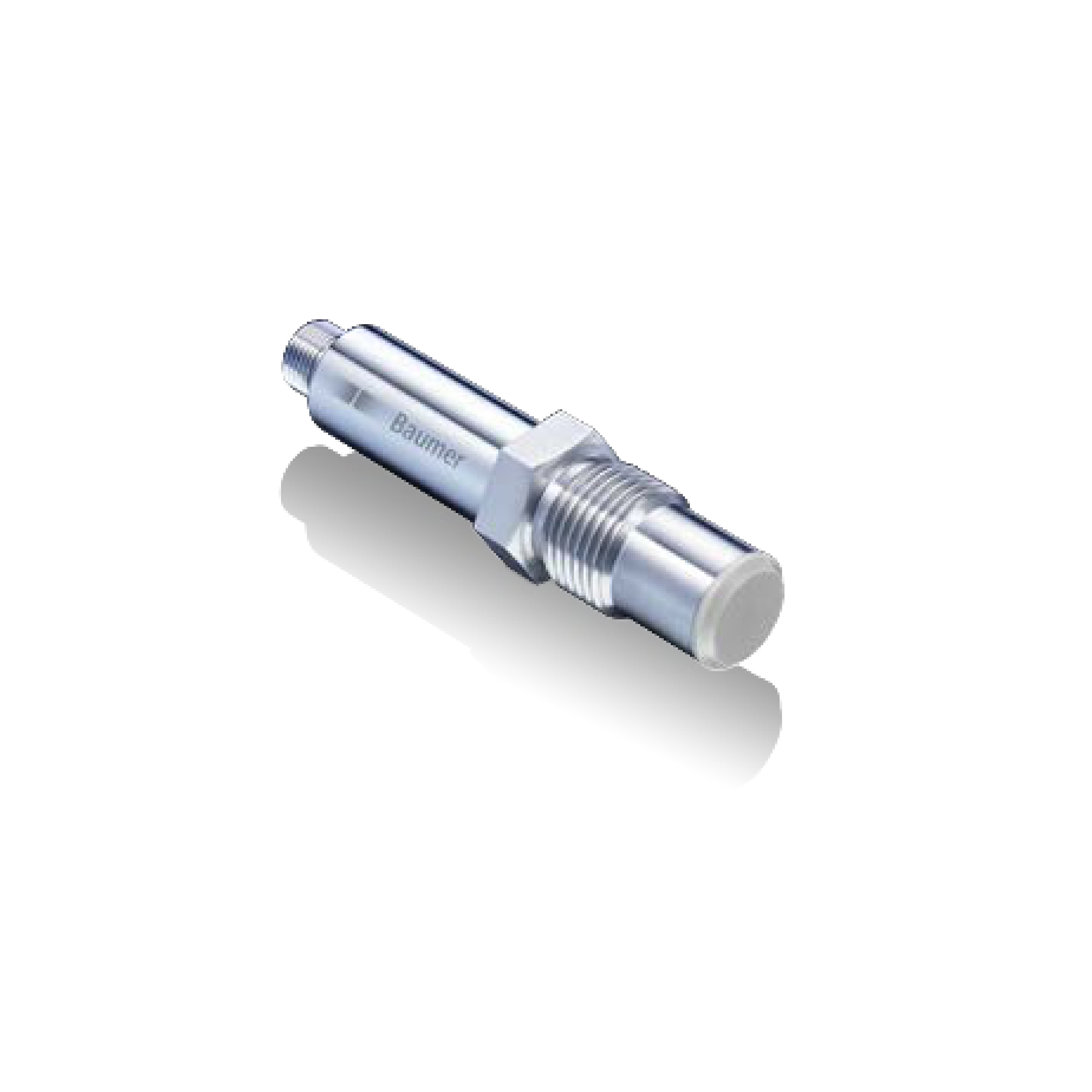

BAUMER TER8 – Trasmettitore di temperatura compatto
- Installazione poco invasiva anche in agitatori e sistemi di pigmentazione
- Trasmettitore integrato 4 … 20 mA o uscita Pt100
- Tempo di risposta rapidissimo
- Conforme ai requisiti 3A e privo di elastomeri
-
Descrizione
-
Video
-
Schede tecniche
-
Manuale d'istruzioni
Caratteristiche funzionali
- Process temperature
-
- 115 … 135 °C , < 1 h
- -40 … 115 °C , permanente
- Min. output span
-
- 25 °C
- Pt100 accuracy class (EN 60751)
-
- B (± 0,3 °C a 0 °C)
- ± (0.3 + 0.005 × t)°C
- A (± 0,15 °C a 0 °C)
- ± (0.15 + 0.002 × t)°C
- 1/3 B (± 0.1 °C at 0 °C)
- ± 1/3 × (0.3 + 0.005 × t)°C
- 1/6 B (± 0,05 °C a 0 °C)
- ± 1/6 × (0.3 + 0.005 × t)°C
- Max. conversion error
-
- ± 0,25 °C
- Max. output error
-
- ± 0,1 % FSR
- ± 0,016 mA
- Temperature drift (by ambient)
-
- < 0,003 % FSR/°C , typ.
- < 0,01 % FSR/°C , max.
- Thermal response time, T90
-
- ≤ 6,5 s , 20 mm
- ≤ 6,7 s , 50 mm
- ≤ 66,0 s , a filo frontale
- Thermal response time, T50
-
- ≤ 2,5 s , 20 mm.
- ≤ 2,7 s , 50 mm
- ≤ 9,0 s , a filo frontale
- Sampling interval
-
- 0,5 s
Raccordo di processo
- Immersion length
-
- 0 mm , a filo frontale
- 20 mm
- 50 mm
- Sensor tube material
-
- AISI 316L (1.4404)
- Materiale a contatto con il processo
-
- PEEK Natura
- Surface roughness wetted parts
-
- Ra ≤ 0.8 µm
Condizioni ambientali
- Classe di protezione (EN 60529)
-
- IP67
- IP69K , con cavo appropriato
- Humidity
-
- < 98 % RH , condensazione
- Vibration (sinusoidal) (EN 60068-2-6)
-
- 1.6 mm p-p (2 … 25 Hz), 4 g (25 … 100 Hz), 1 octave / min.
Segnale di uscita
- Without transmitter
-
- 1 x Pt100, 4-wire
- With transmitter
-
- 4 … 20 mA , a 2 conduttori
- Shunt resistance
-
- Rs ≤ (Vs – 8 V)/0.023 A
- Rs ≤ 680 Ohm, Vs = 24 V DC
Conformità e omologazioni
- Immunità elettromagnetica
-
- EN 61000-6-2
- EN 61000-6-3
- EN 61326-1
- Hygiene
-
- FDA (21 CFR 177.2415)
- 3-A (74-07)
